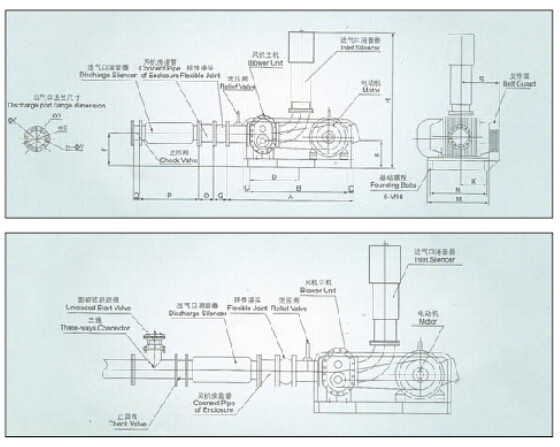

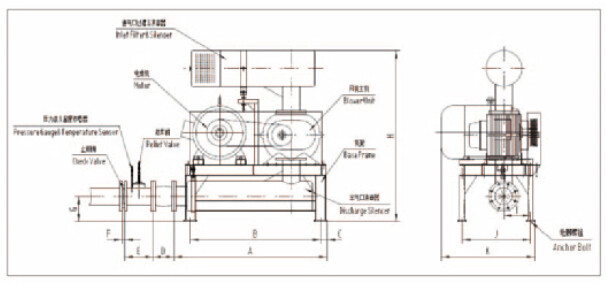

標準風機機組參考圖
立式安裝配管參考圖

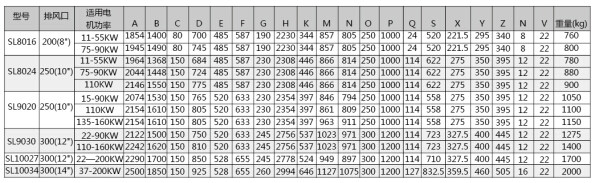

外形尺寸表
圖示尺寸僅供參考，不可用于施工.準確尺寸請以實物為準。標準附件包括：進、出氣口消音器，底座，風機帶輪，電機帶輪，皮帶，皮帶眾壓力表，溫度計，泄壓閥， 止回閥。審顯中不包括電機審M.只包括標準附件重

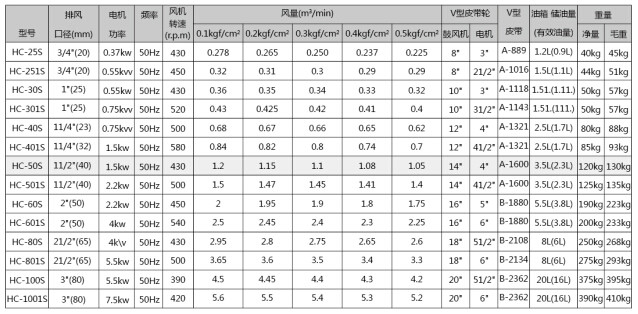

外形尺寸表

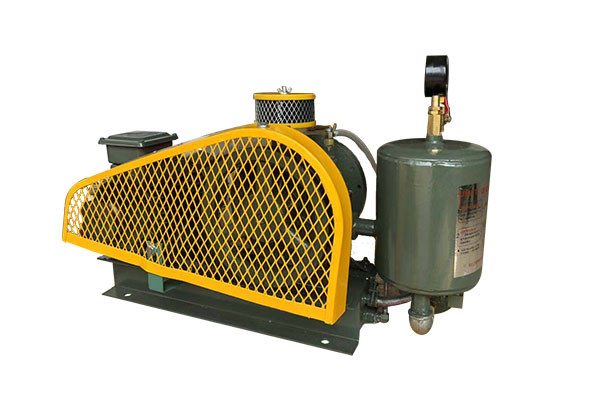

HC-S系列結構與工作原理
鼓風機壓力范圍:0.1-0.5 kgf/cm2
回轉式鼓風機結構精巧,主要由下列六部分組成:電機、空氣過濾器、鼓風機主機、空氣室、底座(兼油箱)、滴油嘴。
鼓風機靠汽缸內偏置的轉子偏心運轉,并使轉子槽中的葉片之間的容積變化將空氣吸入、壓縮、吐出。在運轉中利用鼓風機的壓力差自動將潤滑油送到滴油嘴,滴入汽缸內以減少摩擦及噪聲,同時可減少汽缸內氣體的回流。

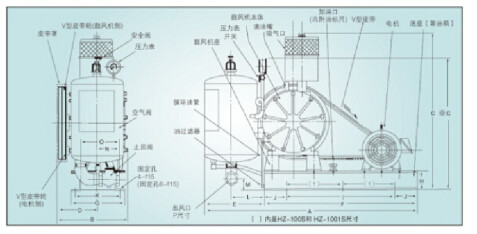

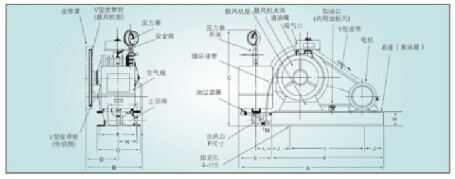

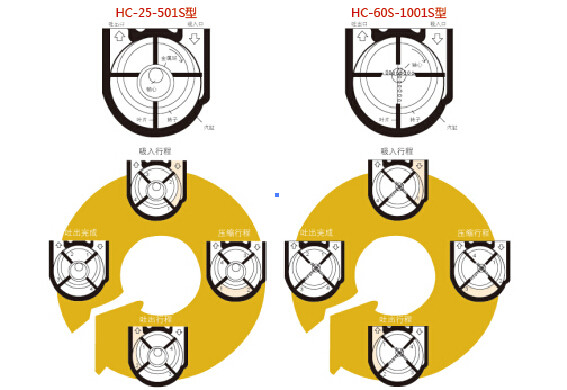

回轉式鼓風機的構造與行程
用途
水處理鼓風曝氣 醫院、實驗室的污水?dāng)嚢杵貧?/p>
印刷行業的真空送紙 電鍍槽、工業度水的攪拌曝氣
塑焊、吹風的氣源供應 燃燒器的噴霧,玻璃工業及其它
特點
噪聲低、風量大、耗能省、運轉平穩、安裝方便
抗負荷變化,風量穩定,附有空氣室,散氣平穩
材質精良,結構巧妙,性能卓越

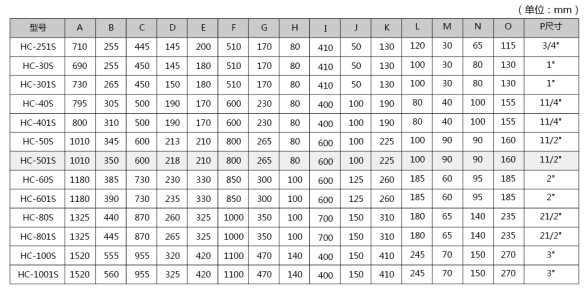

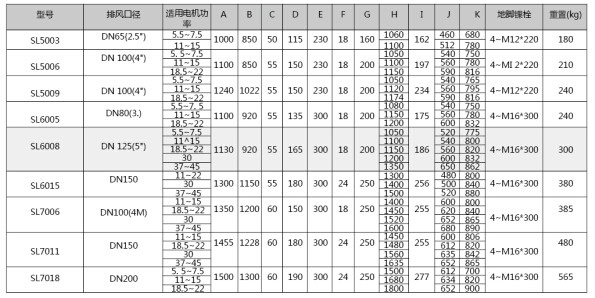

外形尺寸表
HC-251S-501S
HC-60S-1001S

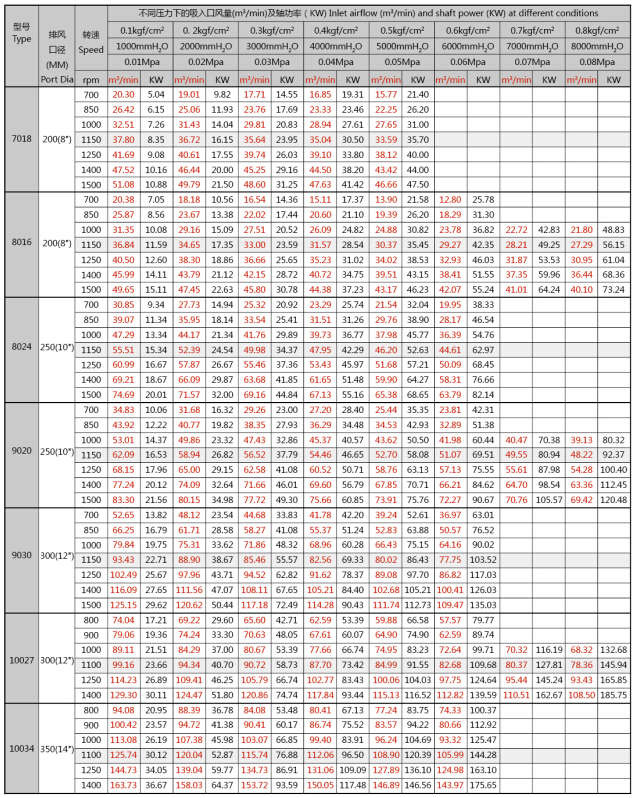

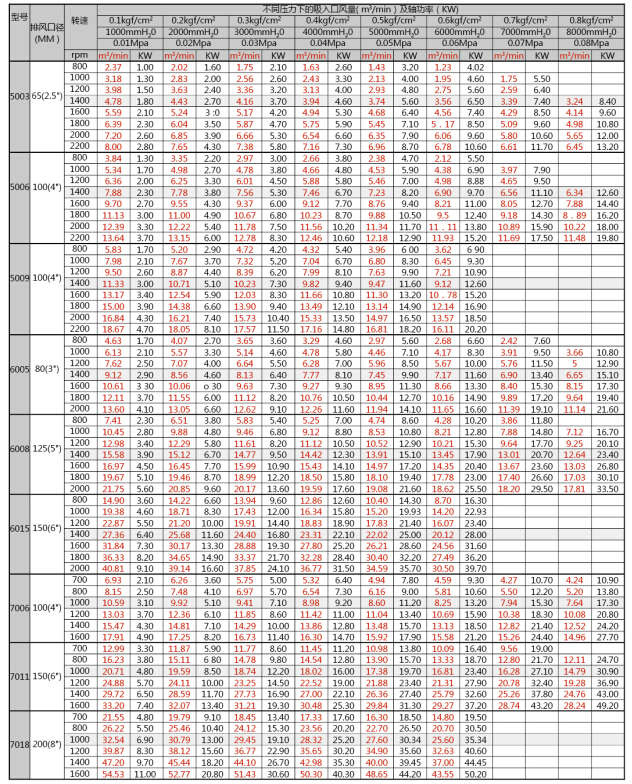

SL性能參數表
注：以上風機性能參數僅供參考，具體選型請聯系公司總部當?shù)亟?jīng)銷商
SL性能參數表
